一、概述
料漿分級篩是我公司工程技術人員和有關高校專家以及相關專業科研單位共同研制的創新一代產品。產品上市以來深受客戶歡迎,均被中國鋁業山東分公司、中國鋁業中州分公司、魏橋集團等大中型企業使用。
二、用途與特點
1、GTL系列料漿分級篩適用于濃度小于50％的礦漿中粗顆粒及草屑等雜質的篩分，也適用料漿精細分級。
2、本料漿分級篩適用于煤炭、冶煉、建材、化工等其它行業的除渣、分級。
3、本系列料漿分級篩具有處理量大，占地小，對給礦粒度、濃度的波動適應性強，運動部件磨損小、故障率低，工作可靠、操作維護簡便等優點。
三、工作原理及結構特點
料漿分級篩主要由篩網、提渣板、沖洗水管、收渣斗、進漿排渣管、接礦斗和傳動機構組成。工作時，裝配篩網的圓筒在傳動機構的驅動下旋轉，礦漿從進漿排渣管的左下部給入到篩網的圓周上。細粒礦物和水穿過篩網落入到接礦斗，沿管道自流至下一道工藝。粗粒部分被提渣板提至頂部被沖洗水沖入收渣斗排走。
該機內通過滾筒勻速旋轉，使物料和篩網全面接觸大大提高物料的分級效率，并且可以根據物料及其不同特性，更換篩網目數，適宜不同物料的分級作業，便于維修，操作方便。粗料口螺旋設計，避免了物料顆粒大，或物料粘度高，而難以自行排渣的弊端，減少了沖洗液的使用，降低了生產成本，該機因齒輪直接以滾筒聯接，因而運行平穩，使用壽命長，可連續作業。

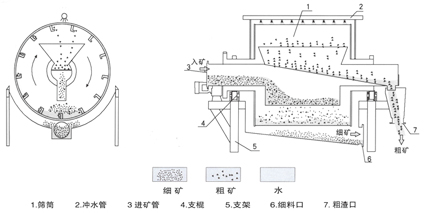

GTL系列料漿分級篩的結構如圖1所示，它主要由不銹鋼篩網、提渣板、沖洗水管、收渣斗、進漿排渣管、傳動機構和接礦斗組成。

四、規格型號及技術參數：

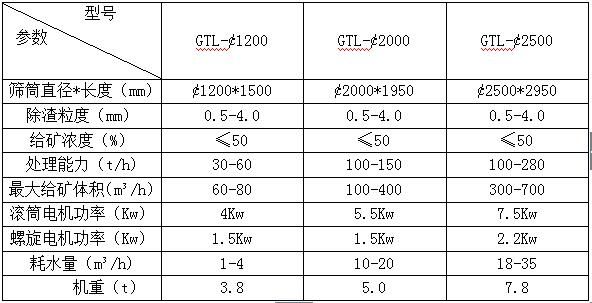

GTL系列料漿分級篩技術參數表：

五、設備的維護保養
1.料漿分級篩托輪的作用是支撐滾筒的重量，經常檢查托輪是否旋轉，以保證良好潤滑，降低機械磨損。
2.經常檢查篩網是否堵塞，有堵塞時應用膠管敲打干凈或更換篩網。

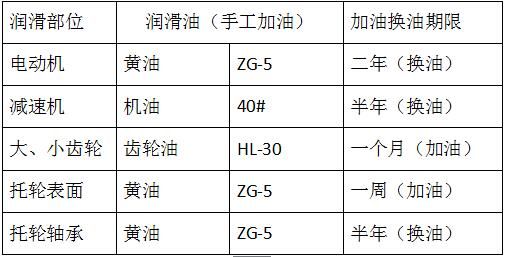

3.檢查各潤滑點油質是否清潔，定期加油。潤滑制度見表：

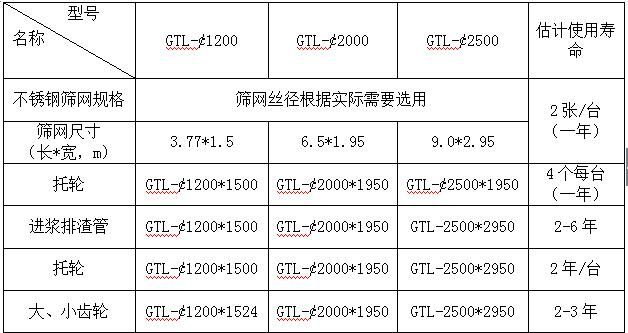

六、主要備品備件

七、使用注意事項
1.初次使用本設備應預先檢查筒內有無異物，電機接線是否正確，周圍是否有妨礙設備運行的雜物，檢查完畢方可開機。開機后，空載運行30分鐘，期間無不良狀況方可加入物料。繼續運行30分鐘，如果無不良狀況，試機成功，可正常使用。
2.每次開機后，都應先觀察設備運行狀況，如果有異常及時停機關閉電源維修。
3.定期檢查設備部件的老化、磨損情況，以及機器運行狀況，及時添加潤滑油。
八、操作規程
開機順序                              關機順序
1、開啟滾筒電機                    1、關閉給料閥門
2、開啟螺旋電機                    2、關閉滾筒電機
3、開啟給料閥門                    3、關閉螺旋電機

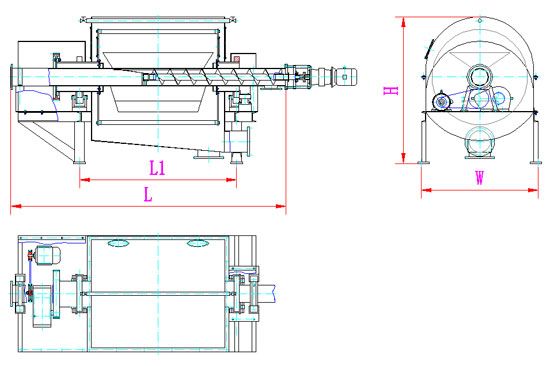

九、外形尺寸圖

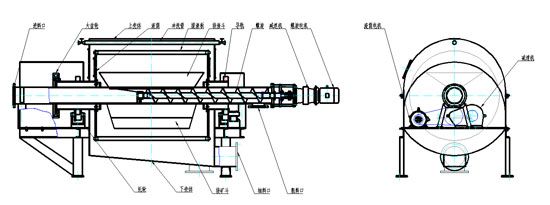

十、設備結構圖
